Барокамера для высотных испытаний

Климатическая испытательная камера для моделирования высокогорных условий в сочетании с контролем температуры и влажности для одновременного проведения экологических испытаний

Барокамера для испытаний
  • Барокамера для испытаний
  • Барокамера для испытаний
  • Барокамера для испытаний

    • Барокамера для высотных испытаний

    Климатическая испытательная камера для моделирования высокогорных условий в сочетании с контролем температуры и влажности для одновременного проведения экологических испытаний

    Сочетая моделирование высотных условий с точным контролем температуры и влажности, эти испытательные камеры позволяют воссоздать сложные условия окружающей среды в одном оборудовании для испытаний. Они используются для изучения реакции изделий и материалов на перепады давления и экстремальные климатические условия, которые могут возникнуть при транспортировке, хранении или эксплуатации на большой высоте.

    Наши модели климатических испытательных камер соответствуют следующим стандартам:
    • EN IEC 61000-6-2:2019
    • EN IEC 61000-6-4:2019
    • EN 61010-1:2010+A1:2019
    Запросить расценки
    Стандартная конфигурация
    • Стандартная конфигурация

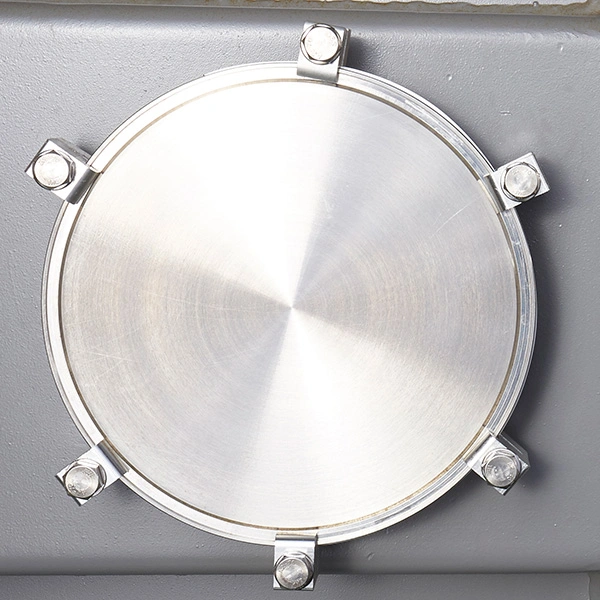

      2 кабельных порта (Ø200 мм) с заглушками
    • Стандартная конфигурация

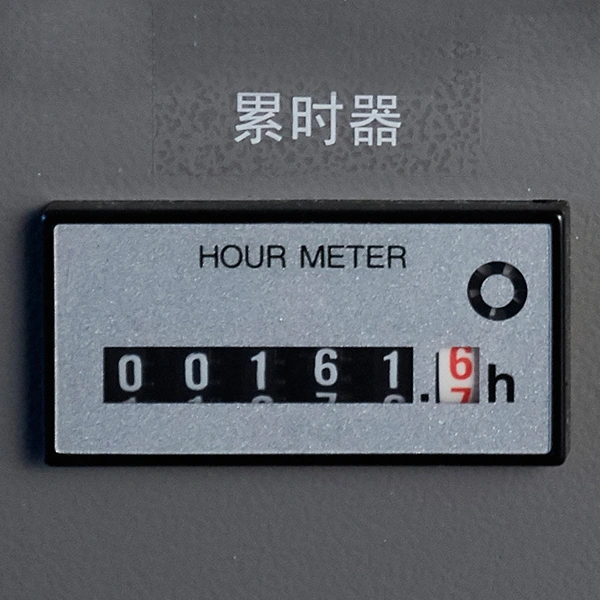

      Счетчик часов наработки
    • Стандартная конфигурация

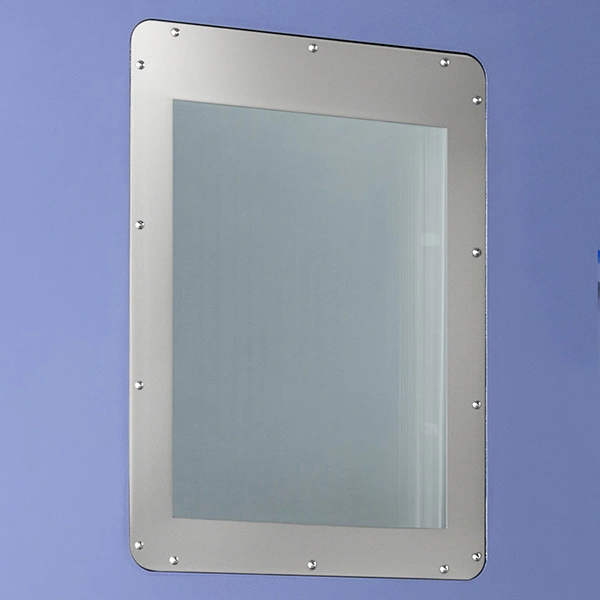

      1 смотровое окно (многослойное утепленное стекло с подогревом)
    • Стандартная конфигурация
      1 силовой контроллер для подключения образца

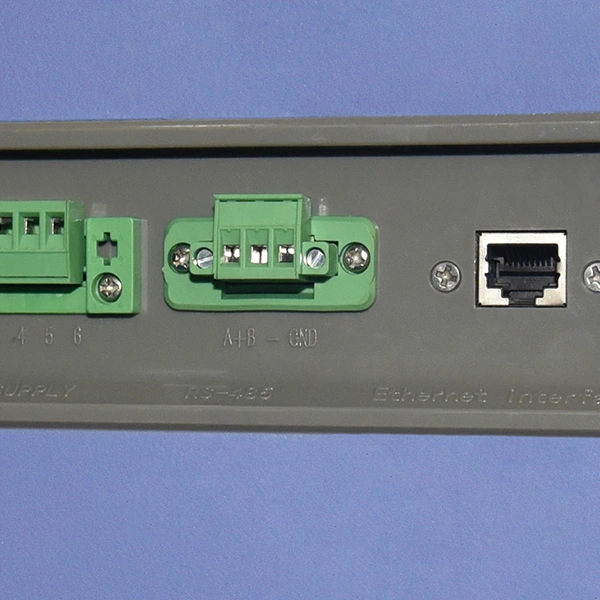

      1 коммуникационный порт RS-485
      1 порт Ethernet RJ-45
    • Стандартная конфигурация

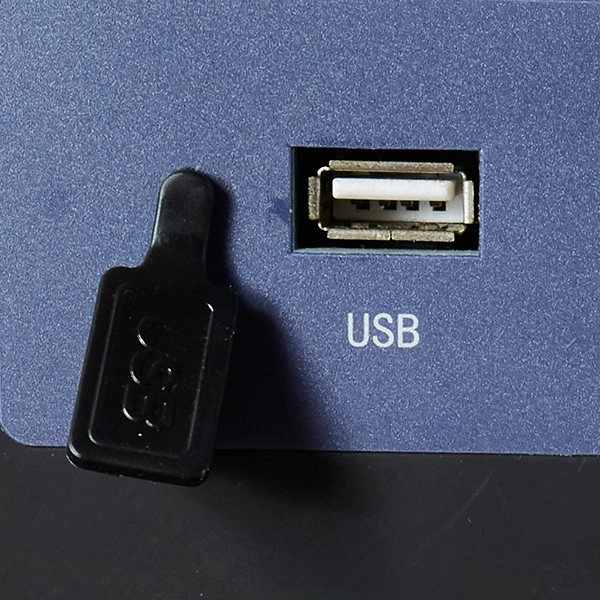

      USB порт
    • Стандартная конфигурация

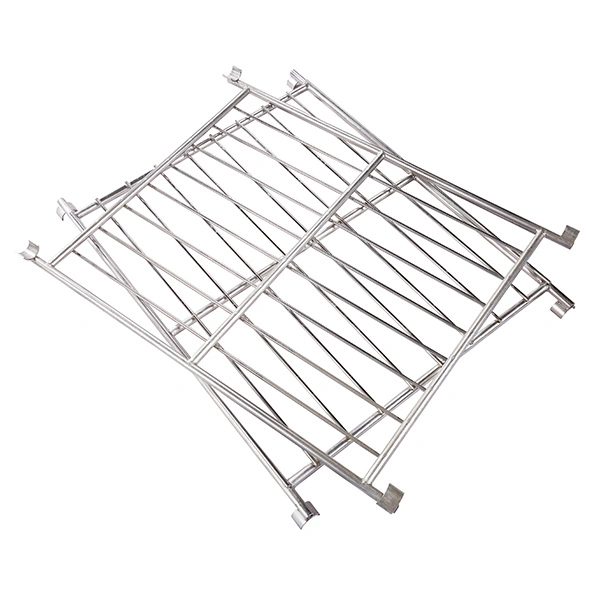

      2 полки для образцов
    • Стандартная конфигурация

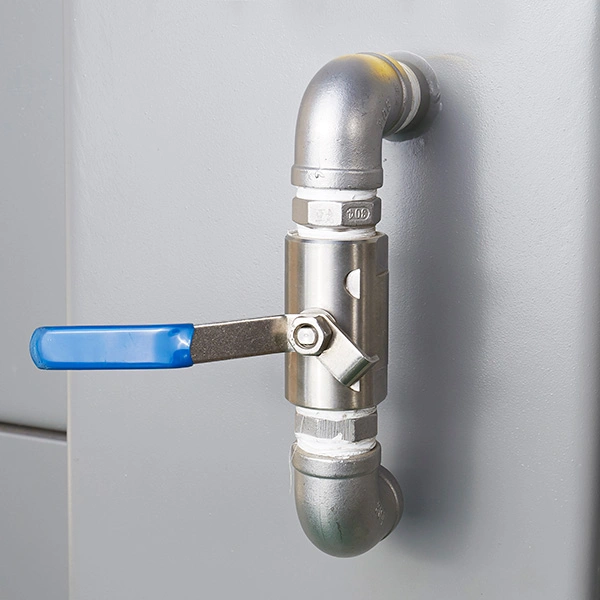

      Ручной шаровой кран (DN25)
    Особенности
    • Одновременно воспроизводит изменения температуры, влажности и давления воздуха для создания сложных сценариев тестирования
    • Обеспечивает быструю декомпрессию с 75,5 кПа до 18,8 кПа менее чем за 15 секунд, включая режим взрывной декомпрессии для проведения более тщательных испытаний на безопасность
    Распространенные методы испытаний
    • Воздействие высоких температур
    • Проверка работоспособности при низких температурах
    • Моделирование воздействия постоянной температуры и влажности
    • Чередующиеся температурные циклы
    • Комбинированные испытания на воздействие температуры и влаги
    • Испытания на воздействия влажности
    • Оценка низкого давления и комплексные испытания состояния окружающей среды
    Технические характеристики
    Модель VH0400 VH0700 VH1000 VH2400 VW/T0470W VW/T0770W VW/T1070W VW/T2470W VW/T5170W VW/T8070W VW/T12070W
    Объем камеры (м³) 0.36 0.72 1.0 2.37 0.36 0.72 1.0 2.37 5.1 8.0 12.0
    Параметры Температурный диапазон (Температура окружающей среды +20)℃~+160℃ -70℃～+160℃
    Диапазон значений давления Атмосферное давление~0.5кПа (при условии сухой испытательной площадки)
    Диапазон значений влажности — (25~95)% относительной влажности/(20~75℃), давление воздуха ≥54 кПа, при отсутствии активной влажности и тепловой нагрузки
    Колебания температуры 1.0℃ (при атмосферном давлении, без нагрузки) (соответствует стандарту GB/T5170.2-2008)
    Отклонение температуры ±2.0℃ (при атмосферном давлении, без нагрузки)
    Однородность температуры 2.0℃ (при атмосферном давлении, без нагрузки)
    Отклонение значений влажности (при атмосферном давлении, без нагрузки) —— ±3.0% относительной влажности (влажность >75% относительной влажности), ±5.0% относительной влажности (влажность ≤75% относительной влажности)
    Отклонение значений давления ±1 кПа (давление ≥20 кПа), ±5% (давление 2~20 кПа), ±0.1кПа (давление ≤2 кПа)
    Скорость повышения температуры (при атмосферном давлении, без нагрузки) 25℃ (температура окр. среды)→+160℃
    ≤60 мин
    Скорость падения температуры (при атмосферном давлении, без нагрузки) —— +25℃→-65℃
    —— ≤65 мин ≤70 мин ≤90 мин ≤80 мин ≤90 мин
    Скорость падения давления (без нагрузки, сухая испытательная зона) Атмосферное давление→1 кПа
    ≤25 мин ≤30 мин ≤45 мин ≤25 мин ≤30 мин ≤45 мин
    Функция быстрого перепада давлений (опционально) В течение 15 секунд, от 75.5 кПа до 18.8 кПа
    Функция испытания на взрывную декомпрессию (опционально) В течение 0.1 секунды, от 75.5 кПа до 18.8 кПа
    Внутренние размеры (мм) Ш 600 800 1000 1300 600 800 1000 1300 1600 2000 2000
    В 750 900 1000 1300 750 900 1000 1300 2000 2000 2000
    Г 800 1000 1000 1400 800 1000 1000 1400 1600 2000 3000
    Внешние размеры (без выступа) (мм) Ш 1130 1290 1490 1790 1130 1290 1490 1790 2050 2450 2450
    В 2205 2350 2450 2750 2205 2350 2450 2750 3005 3005 3005
    Г 2370 2510 2510 2910 2370 2510 2510 2910 4850 5250 6250
    Источник питания 380В (трехфазный четырехпроводный+заземляющий провод)
    Способ конденсации Воздушное охлаждение Водяное охлаждение

    Рабочие характеристики основаны на эксплуатации в условиях окружающей среды от +5°C до +35°C, при относительной влажности воздуха до ≤85% и температуре охлаждающей воды не более ≤+28°C.

    Камеры для высотных испытаний широко используются в таких отраслях, как производство электроники, автомобилестроение, аэрокосмическая промышленность и фармацевтика. Данный тип климатических испытательных камер помогает оценить, как работают материалы и компоненты при воздействии различных факторов окружающей среды, таких как низкое давление воздуха, экстремальные температуры и регулируемая влажность. Они особенно незаменимы для испытаний на устойчивость к высокогорным условиям или условиям транспортировки.

    В отличие от обычных камер для измерения температуры и влажности, барокамера для высотных испытаний также может имитировать пониженное атмосферное давление. Эта возможность позволяет воссоздавать условия высокогорья или низкого давления, с которыми приходится сталкиваться при воздушной транспортировке изделий. Объединение контроля давления, температуры и влажности в единой климатической испытательной системе обеспечивает более полное тестирование надежности и безопасности продукции.
    Хотите узнать больше подробностей о нашем оборудовании для экологических испытаний?
    • Более чем шестидесятилетний опыт работы в отрасли
    • 3 производственные площадки
    • Тысячи систем, работающих по всему миру
