С воздушным охлаждением Вибростенды

Электродинамический вибростенд для проверки работоспособности и надежности изделий в условиях имитируемой вибрации

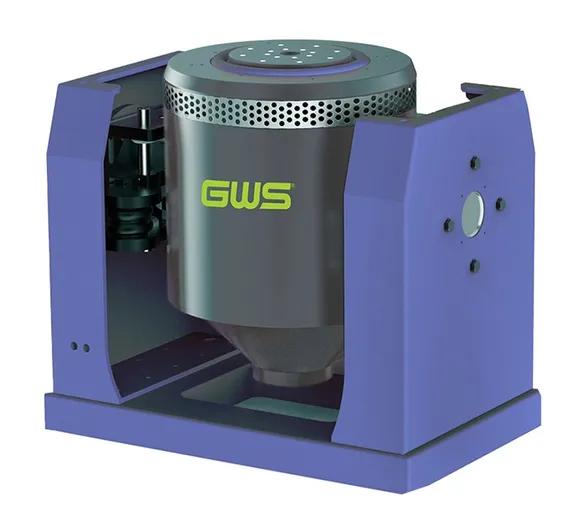

Вибростенд с воздушным охлаждением
  • Вибростенд с воздушным охлаждением
  • Вибростенд с воздушным охлаждением
  • Вибростенд с воздушным охлаждением

    • С воздушным охлаждением Вибростенды

    Электродинамический вибростенд для проверки работоспособности и надежности изделий в условиях имитируемой вибрации

    Наши вибрационные системы с воздушным охлаждением доступны в конфигурациях с усилием возбуждения от 1 до 70 кН и работают в широком диапазоне частот, поддерживая стабильные и воспроизводимые характеристики испытаний даже при длительных циклах. Благодаря интуитивно понятному управлению и высокой надежности вибростенды от GWS часто используются для тестирования различных электронных компонентов, автомобильных деталей и медицинских устройств малого и среднего размера.

    Соответствие стандартам
    • Наши системы виброиспытаний с воздушным охлаждением изготовлены в соответствии со стандартами JJG948/2018, JJG1000-2005, GB/T 13310-2007.
    • Технические характеристики соответствуют требованиям ISO 5344, IEC 60068-2-6, MIL-STD-810.
    • Конфигурации и функции могут быть настроены в соответствии с конкретными потребностями тестирования.
    Запросить расценки
    Дополнительные конфигурации
    Технические характеристики
    Модель вибростенда TS1-150 TS1.5-150 TS2-150 TS3-150 TS6-230 TS10-240 TS10D-240 TS20-320 TS20-445 TS20LS3-340 TS30-370
    Синусоидальная/Случайная вибрация (кН) 1 1.5 2 3 6 10 10 20 20 20 30
    Ударная сила (кН) 2 3 4 6 12 20 20 40/60 40/60 40/60 60/90
    Диапазон частот (Гц) 5-4,500 5-4,500 5-4,500 5-4,000 5-3,500 5-3,000 5-4,500 5-3,000 5-2,800 5-3,000 5-2,800
    Макс. ускорение (м/с²) 500 750 1,000 1,000 1,000 1,000 1,000 1,000 700 800 1,000
    Макс. скорость (м/с) 2 2 2 2 1.8 1.8 1.8 2 2 2 2
    Макс. ход (мм) 25 25 25 25 51 51 51 51 51 76 51
    Макс. масса загрузки (кг) 70 70 70 120 300 300 300 300 300 300 500
    Масса якоря (кг) 2 2 2 3 6 10 10 20 28 25 30
    Диаметр якоря (мм) 150 150 150 150 230 240 240 320 445 340 370
    Собственная частота подвеса (Гц) 3 3 3 3 3 2.5 2.5 2.5 2.5 2.5 2.5
    Резьбовые вставки якоря (стандарт) 13×M8 13×M8 13×M8 13×M8 17×M8 17×M10 17×M10 17×M10 17×M10 21×M10 17×M10
    Плотность рассеянного потока ﹤3 мТ(30 Гс) ﹤ 3 мТ(30 Гс) ﹤3 мТ(30 Гс) ﹤ 3 мТ(30 Гс) ﹤ 1 мТ (10 Гс) ﹤ 1 мТ (10 Гс) ﹤ 4 мТ(40 Гс) ﹤ 1 мТ (10 Гс) ﹤ 1 мТ (10 Гс) ﹤ 1 мТ (10 Гс) ﹤ 1 мТ (10 Гс)
    Основная резонансная частота (Гц) 3,400 (ном.) ±5% 3,400 (ном.) ±5% 3,400 (ном.) ±5% 2,900 (ном.) ±5% 2,800 (ном.) ±5% 2,400 (ном.) ±5% 3,200 (ном.) ±5% 2,600 (ном.) ±5% 2,600 (ном.) ±5% 2,600 (ном.) ±5% 2,400 (ном.) ±5%
    Масса (кг) 420 420 420 510 615 930 950 1750 1750 1750 2550
    Размеры (мм) 745×560×658 745×560×658 745×560×658 805×560×663 875×560×727 966×640×786 1016×640×843 1136×710×1052 1136×710×1052 1136×710×1066 1230×790×1155
    Модель усилителя мощности PWA1 PWA1.5 PWA2 PWA3 PWA6 PWA10 PWA10 PWA20 PWA20 PWA20 PWA30
    Мощность (кВА) 1 1.5 2 3 6 10 10 20 20 20 30
    Макс. выходное напряжение (В) 50 60 60 60 90 120 120 120 120 120 120
    Макс. выходной ток (А) 20 25 35 50 70 110 110 230 230 230 300
    Требуемая мощность (кВА) 4 4.5 5.5 6.5 16 21 21 44 44 44 54
    Масса (кг) 285 285 285 285 320 320 320 330 330 330 585
    Размеры (мм) 600×980×1150 600×980×1150 600×980×1150 600×980×1150 600×980×1150 600×980×1150 600×980×1150 600×910×1800 z 600×910×1800 600×910×1800
    Модель системы охлаждения CD200 CD200 CD200 CD200 CD1000 CD1000 CD1000 CD3000 CD3000 CD3000 CD3000
    Метод охлаждения Воздушное охлаждение Воздушное охлаждение Воздушное охлаждение Воздушное охлаждение Воздушное охлаждение Воздушное охлаждение Воздушное охлаждение Воздушное охлаждение Воздушное охлаждение Воздушное охлаждение Воздушное охлаждение
    Мощность (кВт) 0.75 0.75 0.75 0.75 4 4 4 7.5 7.5 7.5 7.5
    Расход воздуха (м³/с) 0.1 0.1 0.1 0.1 0.33 0.33 0.33 0.46 0.46 0.46 0.46
    Давление воздуха (кПа) 1 1 1 1 3.5 3.5 3.5 8.8 8.8 8.8 8.8
    Масса (кг) 25 25 25 25 120 120 120 235 235 235 235
    Размеры (мм) 496×382×1005 496×382×1005 496×382×1005 496×382×1005 792×557×1260 792×557×1260 792×557×1260 915×721×1445 915×721×1445 915×721×1445 915×721×1445
    Модель вибростенда TS30LS4-445 TS40-370 TS40LS4-445 TS50-445 TS50LS3-445 TS50LS4-445 TS60-445 TS60LS3-445 TS60LS4-445 TS65LS3-480 TS70LS3-550
    Синусоидальная/Случайная вибрация (кН) 30 40 40 50 50 50 60 60 60 65 70
    Ударная сила (кН) 60/90 80/120 80/120 100/150 100/150 100/150 120/180 120/180 120/180 130/195 140/210
    Диапазон частот (Гц) 5-2,600 5-2,800 5-2,600 5-2,600 5-2,600 5-2,500 5-2,600 5-2,600 5-2,500 5-2,700 5-2,500
    Макс. ускорение (м/с²) 750 1,300 900 1,000 900 850 1,000 1,000 1,000 920 850
    Макс. скорость (м/с) 1.8 2 1.8 2 2 2 2 2 2 2 2
    Макс. ход (мм) 100 51 100 51 76 100 51 76 100 76 76
    Макс. масса загрузки (кг) 500 500 500 800 800 800 800 800 800 1,000 1,000
    Масса якоря (кг) 40 31 45 50 55 59 60 55 60 70 82
    Диаметр якоря (мм) 445 370 445 445 445 445 445 445 445 480 550
    Собственная частота подвеса (Гц) 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
    Резьбовые вставки якоря (стандарт) 17×M10 17×M10 17×M10 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 33×M12
    Плотность рассеянного потока < 1 мТ (10 Гс) < 1 мТ (10 Гс) < 1 мТ (10 Гс) < 1 мТ (10 Гс) < 1 мТ (10 Гс) < 1 мТ (10 Гс) < 1 мТ (10 Гс) < 1 мТ (10 Гс) < 1 мТ (10 Гс) < 1 мТ (10 Гс) < 1 мТ (10 Гс)
    Основная резонансная частота (Гц) 2400 (ном.)±5% 2400 (ном.)±5% 2400 (ном.)±5% 2400 (ном.)±5% 2300 (ном.)±5% 2200(ном.)±5% 2400 (ном.)±5% 2400 (ном.)±5% 2200 (ном.)±5% 2300 (ном.)±5% 2300 (ном.)±5%
    Масса (кг) 2550 2550 2550 4550 4550 4550 4550 4550 4550 4550 7300
    Размеры (мм) 1230×790×1231 1230×790×1155 1230×790×1231 1636×1104×1274 1636×1104×1285 1636×1104×1340 1636×1104×1274 1636×1104×1285 1636×1104×1340 1636×1104×1276 1636×1104×1276
    Модель усилителя мощности PWA30 PWA40 PWA40 PWA50 PWA50 PWA50 PWA60 PWA60 PWA60 PWA70 PWA70
    Мощность (кВА) 30 40 40 50 50 50 60 60 60 70 70
    Макс. выходное напряжение (В) 120 120 120 120 120 120 120 120 120 120 120
    Макс. выходной ток (А) 300 400 400 500 500 500 550 550 550 580 580
    Требуемая мощность (кВА) 54 73 73 82 82 82 95 95 95 108 110
    Масса (кг) 585 700 700 780 780 780 850 850 850 900 900
    Размеры (мм) 600×910×1800 600×1000×2150 600×1000×2150 600×1000×2150 600×1000×2150 600×1000×2150 600×1000×2150 600×1000×2150 600×1000×2150 600×1000×2150 600×1000×2150
    Модель системы охлаждения CD3000 CD5000 CD5000 CD5000 CD5000 CD5000 CD7000 CD7000 CD7000 CD7000 CD7000
    Метод охлаждения Воздушное охлаждение Воздушное охлаждение Воздушное охлаждение Воздушное охлаждение Воздушное охлаждение Воздушное охлаждение Воздушное охлаждение Воздушное охлаждение Воздушное охлаждение Воздушное охлаждение Воздушное охлаждение
    Мощность (кВт) 7.5 15 15 15 15 15 22 22 22 22 22
    Расход воздуха (м³/с) 0.46 1.1 1.1 1.1 1.1 1.1 1.6 1.6 1.6 1.6 1.6
    Давление воздуха (кПа) 8.8 7.7 7.7 7.7 7.7 7.7 7.5 7.5 7.5 7.5 7.5
    Масса (кг) 235 285 285 285 285 285 390 390 390 390 390
    Размеры (мм) 915×721×1445 1163×874×1882 1163×874×1882 1163×874×1882 1163×874×1882 1163×874×1882 1163×959×1882 1163×959×1882 1163×959×1882 1163×959×1882 1163×959×1882

    Вибрационные испытания включают в себя воздействие контролируемых и измеримых вибрационных нагрузок на испытуемый образец. Их основная цель – оценить, как эти нагрузки влияют на структурную целостность и эксплуатационные характеристики изделия. Такой процесс помогает выявить скрытые слабые места или потенциальные неисправности изделий, которые могут возникнуть при ежедневном использовании или в экстремальных условиях.

    Вибрационные испытания необходимы в таких отраслях, как аэрокосмическая промышленность, автомобилестроение и производство электроники, где компоненты должны надежно выдерживать воздействие окружающей среды на протяжении всего срока службы. Имитируя реальные вибрации, эти испытания помогают гарантировать, что:

    • Изделия будут оставаться прочными и долговечными
    • Все стандарты безопасности и эксплуатационных характеристик будут соблюдаться на протяжении всего срока службы изделия
    • Конечному изделию не потребуется дорогостоящие замены или ремонт

    Продолжительность тестирования сильно варьируется в зависимости от продукта, типа теста и применяемых стандартов. Некоторые тесты могут быть завершены за несколько часов, в то время как другие требуют длительных циклов в течение нескольких дней или недель для тщательной имитации длительного использования.
    Другие системы для виброиспытаний
    Хотите узнать больше подробностей о нашем оборудовании для экологических испытаний?
    • Более чем шестидесятилетний опыт работы в отрасли
    • 3 производственные площадки
    • Тысячи систем, работающих по всему миру
