С водяным охлаждением Вибростенды

Электродинамический вибростенд для вибрационных испытаний образцов среднего и крупного размера

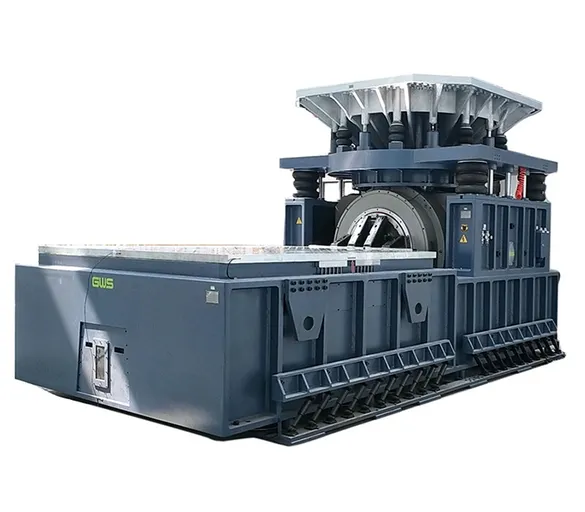

Вибростенд с водяным охлаждением
  • Вибростенд с водяным охлаждением
  • Вибростенд с водяным охлаждением
  • Вибростенд с водяным охлаждением

    • С водяным охлаждением Вибростенды

    Электродинамический вибростенд для вибрационных испытаний образцов среднего и крупного размера

    Наши вибрационные системы с водяным охлаждением предлагают высокую мощность в диапазоне от 80 до 400 кН, что идеально подходит для тестирования крупногабаритных или тяжелых изделий. Данные вибростенды сочетают высокую силу тяги и грузоподъемность с эффективным охлаждением и управлением, позволяя с легкостью проверять долговечность и надежность критически важного оборудования аэрокосмической, оборонной, морской и железнодорожной отраслей. Все стенды разрабатываются в соответствии с китайскими и международными стандартами испытаний и могут быть настроены в соответствии с конкретными требованиями.

    Соответствие стандартам
    • Предлагаемые нами системы виброиспытаний с водяным охлаждением изготавливаются в соответствии со стандартами JJG948/2018, JJG1000-2005, GB/T 13310-2007.
    • Технические характеристики соответствуют требованиям ISO 5344, IEC 60068-2-6, MIL-STD-810.
    • Конфигурации и функции могут быть настроены в соответствии с конкретными потребностями тестирования.
    Запросить расценки
    Дополнительные конфигурации
    Технические характеристики
    Модель вибростенда TS25WLS3-340 TS35WLS3-340 TS50W-445 TS50WLS3-445 TS50WLS4-445 TS60W-445 TS60WLS3-445 TS60WLS4-445 TS70W-445 TS70WLS3-445 TS70WLS4-445 TS80W-445 TS80WLS3-445 TS80WLS4-445
    Синусоидальная/Случайная вибрация (кН) 25 35 50 50 50 60 60 60 70 70 70 80 80 80
    Ударная сила (кН) 50/75 70/105 100/150 100/150 100/150 120/180 120/180 120/180 140/210 140/210 140/210 160/240 160/240 160/240
    Диапазон частот (Гц) 5-2,800 5-2,800 5-2,600 5-2,500 5-2,400 5-2,600 5-2,500 5-2,400 5-2,600 5-2,500 5-2,400 5-2,500 5-2,500 5-2,400
    Макс. ускорение (м/с²) 1000 1000 1000 1000 900 1000 1000 1000 1000 1000 1000 1000 1000 1000
    Макс. скорость (м/с) 2 2 2 2 2 2 2 2 2 2 2 2 2 2
    Макс. ход (мм) 76 76 51 76 100 51 76 100 51 76 100 51 76 100
    Макс. масса загрузки (кг) 300 300 800 800 800 800 800 800 800 800 800 800 800 800
    Масса якоря (кг) 25 25 50 50 55 55 60 60 55 60 60 60 60 60
    Диаметр якоря (мм) 340 340 445 445 445 445 445 445 445 445 445 445 445 445
    Собственная частота подвеса (Гц) 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
    Резьбовые вставки якоря (стандарт) 21×M10 21×M10 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12
    Плотность рассеянного потока < 1 мТ (10 Гс) < 1 мТ (10 Гс) < 1 мТ (10 Гс) < 1 мТ (10 Гс) < 1 мТ (10 Гс) < 1 мТ (10 Гс) < 1 мТ (10 Гс) < 1 мТ (10 Гс) < 1 мТ (10 Гс) < 1 мТ (10 Гс) < 1 мТ (10 Гс) < 1 мТ (10 Гс) < 1 мТ (10 Гс) < 1 мТ (10 Гс)
    Основная резонансная частота (Гц) 2,700 (ном.) ±5% 2,700 (ном.) ±5% 2,400 (ном.) ±5% 2,200 (ном.)±5% 2,100(ном.)±5% 2,350 (ном.)±5% 2,200 (ном.)±5% 2,100(ном.)±5% 2,350 (ном.)±5% 2,200 (ном.)±5% 2,100(ном.)±5% 2,200 (ном.)±5% 2,200 (ном.)±5% 2,100 (ном.)±5%
    Масса (кг) 1750 1750 4550 4550 4550 4550 4550 4550 4550 4550 4550 4550 4550 4550
    Размеры (мм) 1136×710×1071 1136×710×1071 1636×1104×1300 1636×1104×1300 1636×1104×1336 1636×1104×1300 1636×1104×1300 1636×1104×1336 1636×1104×1300 1636×1104×1300 1636×1104×1336 1636×1104×1300 1636×1104×1300 1636×1104×1336
    Модель усилителя мощности PWA30W PWA40W PWA50W PWA50W PWA50W PWA60W PWA60W PWA60W PWA70W PWA70W PWA80W PWA80W PWA80W PWA80W
    Мощность (кВА) 36 48 50 50 50 60 60 60 70 70 80 80 80 80
    Макс. выходное напряжение (В) 120 120 120 120 120 120 120 120 120 120 120 120 120 120
    Макс. выходной ток (А) 400 500 550 550 550 550 550 550 600 600 900 900 900 900
    Требуемая мощность (кВА) 86 91 91 91 91 101 101 102 111 111 142 142 142 142
    Масса (кг) 700 1000 1100 1100 1100 1150 1150 1150 1200 1200 1800 1900 1900 1900
    Размеры (мм) 600×1000×2150 1200×1000×2150 1200×1000×2150 1200×1000×2150 1200×1000×2150 1200×1000×2150 1200×1000×2150 1200×1000×2150 1200×1000×2150 1200×1000×2150 1800×1000×2150 1800×1000×2150 1800×1000×2150 1800×1000×2150
    Модель системы охлаждения CW-40-1 CW-40-1 CW-40-1 CW-40-1 CW-80-1 CW-40-1 CW-40-1 CW-80-1 CW-40-1 CW-40-1 CW-80-1 CW-80-1 CW-80-1 CW-80-1
    Метод охлаждения Водяное охлаждение Водяное охлаждение Водяное охлаждение Водяное охлаждение Водяное охлаждение Водяное охлаждение Водяное охлаждение Водяное охлаждение Водяное охлаждение Водяное охлаждение Водяное охлаждение Водяное охлаждение Водяное охлаждение Водяное охлаждение
    Расход воды внутр. контур (л/мин) 40 40 40 40 80 40 40 80 40 40 80 80 80 80
    Давление внутр. контура (МПа) 1 1 1 1 1 1 1 1 1 1 1 1 1 1
    Расход воды внеш. контур (л/мин) 100 100 100 100 160 100 100 160 100 100 160 160 160 160
    Давление внеш. контура (МПа) 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4
    Мощность водяного насоса (кВт) 5/2.5 5/2.5 5/2.5 5/2.5 10/4 5/2.5 5/2.5 10/4 5/2.5 5/2.5 10/4 10/4 10/4 10/4
    Масса (кг) 250 250 250 250 320 250 250 320 250 250 320 320 320 320
    Размеры (мм) 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990
    Модель вибростенда TS100-550 TS100LS3-550 TS120-550 TS120LS3-550 TS160-650 TS160LS3-650 TS180-650 TS180LS3-650 TS200-650 TS200LS3-650 TS300LS3-870 TS350LS3-870 TS400LS3-870
    Синусоидальная/Случайная вибрация (кН) 100 100 120 120 160 160 180 180 200 200 300/240 350/250 400/300
    Ударная сила (кН) 200/300 200/300 240/360 240/360 320/480 320/480 360/480 360/480 400/600 400/600 600/900 700/900 800/1000
    Диапазон частот (Гц) 5-2,500 5-2,500 5-2,500 5-2,500 5-2,100 5-2,100 5-2,100 5-2,100 5-2,100 5-2,100 5-1,700 5-1,700 5-1,700
    Макс. ускорение (м/с²) 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000
    Макс. скорость (м/с) 2 2 2 2 2 2 2 2 2 2 2 2 2
    Макс. ход (мм) 51 76 51 76 51 76 51 76 51 76 76 76 76
    Макс. масса загрузки (кг) 1000 1000 1000 1000 2,500 2,500 2,500 2,500 2,500 2,500 5,000 5,000 5,000
    Масса якоря (кг) 90 90 90 90 150 150 150 150 150 150 300 310 330
    Диаметр якоря (мм) 550 550 550 550 650 650 650 650 650 650 870 870 870
    Собственная частота подвеса (Гц) 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
    Резьбовые вставки якоря (стандарт) 37×M12 37×M12 37×M12 37×M12 25×M12 25×M12 25×M12 25×M12 25×M12 25×M12 33×M12 33×M12 33×M12
    Плотность рассеянного потока ﹤ 1 мТ (10 Гс) ﹤ 1 мТ (10 Гс) ﹤ 1 мТ (10 Гс) ﹤ 1 мТ (10 Гс) ﹤ 1 мТ (10 Гс) ﹤ 1 мТ (10 Гс) ﹤ 1 мТ (10 Гс) ﹤ 1 мТ (10 Гс) ﹤ 1 мТ (10 Гс) ﹤ 1 мТ (10 Гс) ﹤ 1 мТ (10 Гс) ﹤ 1 мТ (10 Гс) ﹤ 1 мТ (10 Гс)
    Основная резонансная частота (Гц) 2150 (ном.) ±5% 2150 (ном.) ±5% 2150 (ном.) ±5% 2150 (ном.) ±5% 1800 (ном.) ±5% 1800 (ном.) ±5% 1700 (ном.) ±5% 1700 (ном.) ±5% 1700 (ном.) ±5% 1700 (ном.) ±5% 1600 (ном.) ±5% 1600 (ном.) ±5% 1600 (ном.) ±5%
    Масса (кг) 7380 7380 7380 7380 11100 11100 11100 11100 11100 11100 22950 22950 22950
    Размеры (мм) 1780×1280×1380 1780×1280×1380 1780×1280×1380 1780×1280×1380 2100×1430×1553 2100×1430×1553 2100×1430×1553 2100×1430×1553 2100×1430×1553 2100×1430×1553 2800×2300×1943 2800×2300×1943 2800×2300×1943
    Модель усилителя мощности PWA100W PWA100W PWA120W PWA120W PWA160W PWA160W PWA180W PWA180W PWA200W PWA200W PWA300W PWA350W PWA400W
    Мощность (кВА) 100 100 120 120 160 160 180 180 200 200 380 420 460
    Макс. выходное напряжение (В) 120 120 120 120 120 120 120 120 120 120 120 120 120
    Макс. выходной ток (А) 1100 1100 1200 1200 1800 1800 2000 2000 2200 2200 3000 3600 4000
    Требуемая мощность (кВА) 162 162 182 182 232 232 252 252 282 282 427 507 537
    Масса (кг) 2000 2000 2000 2000 2700 2700 2700 2700 3400 3400 4200 6300 6300
    Размеры (мм) 1800×1000×2150 1800×1000×2150 1800×1000×2150 1800×1000×2150 2400×1000×2150 2400×1000×2150 2400×1000×2150 2400×1000×2150 3000×1000×2150 3000×1000×2150 6000×1000×2150 6000×1000×2150 6000×1000×2150
    Модель системы охлаждения CW-80-1 CW-80-1 CW-80-1 CW-80-1 CW-80-1 CW-80-1 CW-80-1 CW-80-1 CW-80-1 CW-80-1 CW-120-1 CW-120-1 CW-120-1
    Модель системы охлаждения Водяное охлаждение Водяное охлаждение Водяное охлаждение Водяное охлаждение Водяное охлаждение Водяное охлаждение Водяное охлаждение Водяное охлаждение Водяное охлаждение Водяное охлаждение Водяное охлаждение Водяное охлаждение Водяное охлаждение
    Расход воды внутр. контур (л/мин) 80 80 80 80 80 80 80 80 80 80 120 120 120
    Давление внутр. контура (МПа) 1 1 1 1 1 1 1 1 1 1 1 1 1
    Расход воды внеш. контур (л/мин) 160 160 160 160 160 160 160 160 160 160 320 320 320
    Давление внеш. контура (МПа) 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4
    Мощность водяного насоса (кВт) 10/4 10/4 10/4 10/4 10/4 10/4 10/4 10/4 10/4 10/4 15/6.5 15/6.5 15/6.5
    Масса (кг) 320 320 320 320 320 320 320 320 320 320 350 350 350
    Размеры (мм) 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990

    Для внутренней циркуляции требуется дистиллированная вода (жесткость ≤30 ppm, pH 7-8, электропроводность 1 мкСм/см). Для внешнего контура охлаждения используется водопроводная вода.

    Вибрационные испытания включают в себя воздействие контролируемых и измеримых вибрационных нагрузок на испытуемый образец. Их основная цель – оценить, как эти нагрузки влияют на структурную целостность и эксплуатационные характеристики изделия. Такой процесс помогает выявить скрытые слабые места или потенциальные неисправности изделий, которые могут возникнуть при ежедневном использовании или в экстремальных условиях.

    Вибрационные испытания необходимы в таких отраслях, как аэрокосмическая промышленность, автомобилестроение и производство электроники, где компоненты должны надежно выдерживать воздействие окружающей среды на протяжении всего срока службы. Имитируя реальные вибрации, эти испытания помогают гарантировать, что:

    • Изделия будут оставаться прочными и долговечными
    • Все стандарты безопасности и эксплуатационных характеристик будут соблюдаться на протяжении всего срока службы изделия
    • Конечному изделию не потребуется дорогостоящие замены или ремонт

    Продолжительность тестирования сильно варьируется в зависимости от продукта, типа теста и применяемых стандартов. Некоторые тесты могут быть завершены за несколько часов, в то время как другие требуют длительных циклов в течение нескольких дней или недель для тщательной имитации длительного использования.
