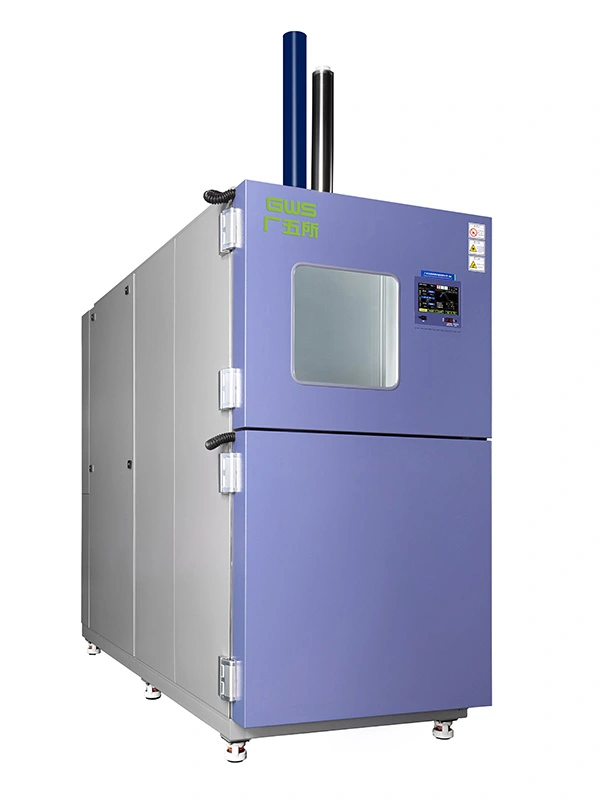

Серия TS Двухзонная камера термоудара

Климатическая камера для оценки надежности продукции путем быстрых переходов между зонами высокой и низкой температуры

Серия TS Двухзонная камера термоудара

Серия TS Двухзонная камера термоудара

Климатическая камера для оценки надежности продукции путем быстрых переходов между зонами высокой и низкой температуры

Двухзонная камера термического воздействия перемещает образцы между отдельными секциями горячего и холодного нагрева для мгновенного изменения температуры. Такой метод необходим для выявления скрытых дефектов, проверки долговечности изделия и гарантии того, чтобы компоненты выдерживали быструю термическую нагрузку в процессе эксплуатации.

Распространенные методы испытаний
  • Испытания на высокотемпературное воздействие
  • Испытания на воздействие низких температур
  • Контролируемое термоциклирование
  • Мгновенное испытание на термический удар
Наши модели климатических испытательных камер соответствуют следующим стандартам:
  • EN IEC 61000-6-2:2019
  • EN IEC 61000-6-4:2019
  • EN 61010-1:2010+A1:2019
Запросить расценки
Стандартная конфигурация
  • Стандартная конфигурация

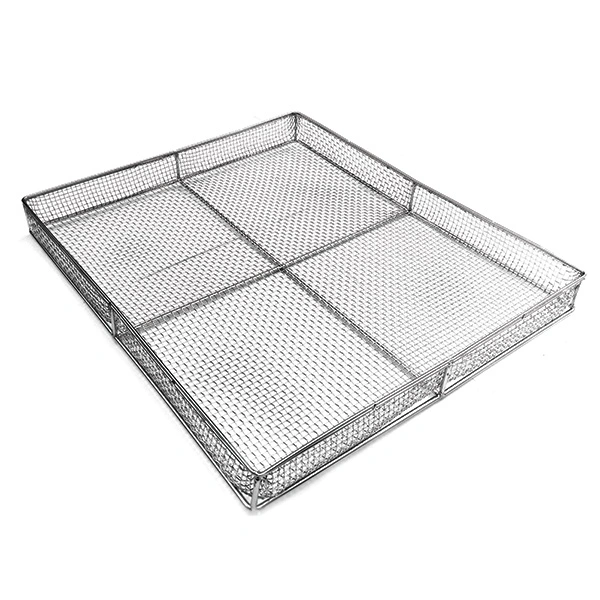

    2 комплекта корзин для образцов
  • Стандартная конфигурация
    Счетчик часов наработки
  • Стандартная конфигурация

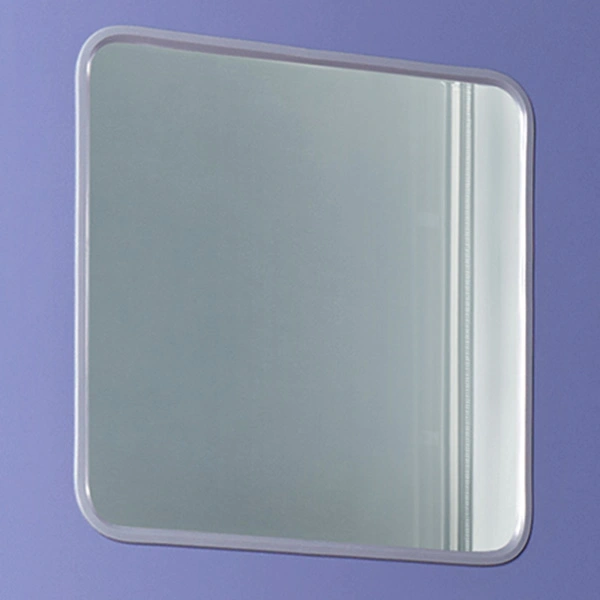

    1 смотровое окно (из изолирующего стекла с прозрачной нагревательной пленкой)
  • Стандартная конфигурация

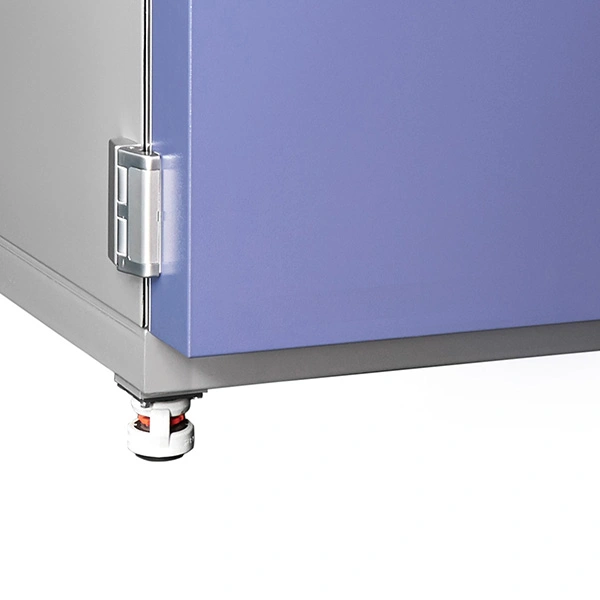

    6 роликовых колес (включая регулируемые опоры)
  • Стандартная конфигурация
    1 силовой контроллер для подключения образца
    1 коммуникационный порт RS-485
    1 порт Ethernet RJ-45
  • Стандартная конфигурация
    USB порт
Технические характеристики
Модель TS-120SA TS-120SW TS-300SW
2-зонная, корзина перемещающаяся вверх и вниз с помощью двигателя и винта
Параметры Зона высоких температур Температурный диапазон +60℃~+220℃
Скорость повышения температуры ≥10℃/мин
Зона низких температур Температурный диапазон -80℃~+70℃
Скорость повышения температуры ≥2℃/мин ≥1.5℃/мин
Скорость падения температуры ≥4℃/мин ≥5℃/мин
Тестовая зона (корзина) Диапазон воздействия высоких температур +60℃~+200℃
Диапазон воздействия низких температур -70℃~+70℃
Колебания температуры 1℃
Отклонение температуры ±2℃ (≤150℃)，±3℃ (>150℃)
Эффективность восстановления температуры Время восстановления температуры ≤5 мин
Время перемещения корзины ≤10 сек
Требования к тестированию Воздействие высокой температуры: +150℃, 30 мин
Воздействие низкой температуры: -55℃, 30 мин
Вес образца: 3 кг (микросхемы в пластиковой оболочке в двух корзинах для образцов)		 Воздействие высокой температуры: +150℃, 30 мин
Воздействие низкой температуры: -55℃, 30 мин
Вес образца: 3 кг (микросхемы в пластиковой оболочке в двух корзинах для образцов)
Условия Положение датчика: ближе к центру испытательной зоны Температура охлаждающей воды: +25°C (только для моделей с водяным охлаждением) Напряжение питания: в соответствии с указанными требованиями к напряжению
Внутренние размеры (Ш×В×Г) (мм) 470×410×650 470×410×650 770×610×650
Внешние размеры (без выступа) (Ш×В×Г) (мм) 1250×2607×2900 1000×2607×2530 1360×3074×3135
Номинальная мощность (кВт) 16.5 15 35
Способ конденсации Воздушное охлаждение Водяное охлаждение

Рабочие характеристики моделей с воздушным охлаждением основаны на тестировании при температуре +25°C и относительной влажности воздуха до 85%, измеренных при пустой камере. Для моделей с водяным охлаждением производительность определяется при температуре от +15°C до +35°C, относительной влажности воздуха ≤85% и температуре охлаждающей воды ≤+28°C, которая также измеряется без каких-либо образцов внутри.

Камеры термического шока обеспечивают мгновенный и экстремальный переход от горячей к холодной среде без какого-либо постепенного повышения температуры. Столь внезапное температурное воздействие помогает выявить слабые места, которые могут не проявиться при более медленных переходах. Для сравнения, камеры тепло-холод/влажность или камеры быстрого термоциклирования изменяют температуру с контролируемой скоростью с течением времени, поэтому всегда существует постепенный температурный, а не мгновенный переход.

Трехзонные камеры подходят для образцов, чувствительных к вибрации или требующих тестирования при включенном питании, таких как электроника или автомобильные компоненты. Они также более эффективно справляются с частыми, непрерывными шоковыми циклами. Двухзонные же камеры предназначены для небольших образцов, таких как чипы или пластиковые детали, которые в меньшей степени подвержены воздействию вибрации и где приоритетным является скорость испытаний на термический удар.
